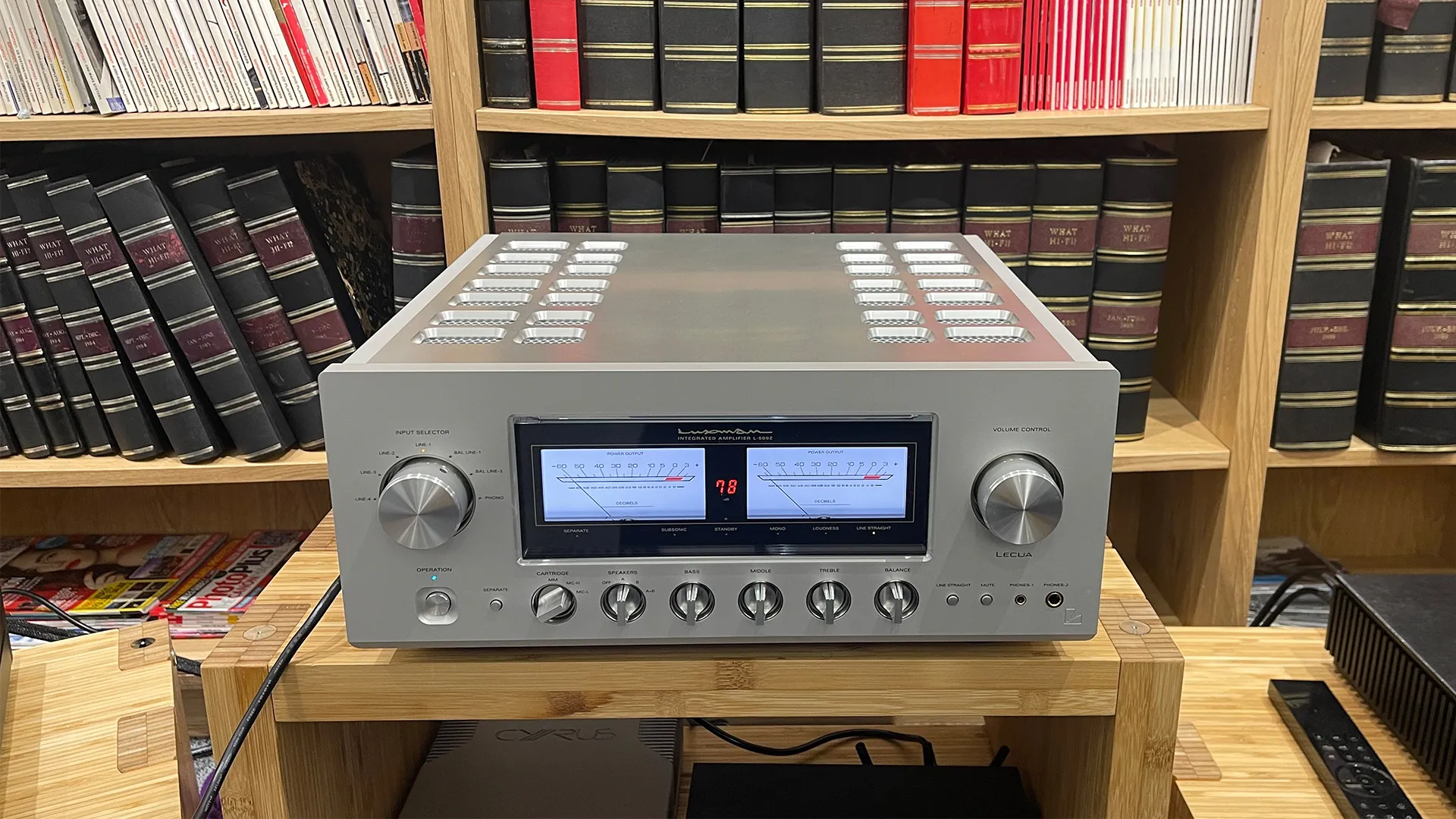

Luxman forfølger idealet med en ny, alt-i-én flagshipsforstærker, der bringer deres Z-Series integrerede forstærkere til en ny præstationshøjde. Som den premium model i den nye Z-Series generation har L-509Z udviklet sig ud over konceptet for en traditionel integreret forstærker. Både forforstærker- og effektforstærker-sektionerne bruger samtidigt deres nye generation af forstærkningsfeedbackmotor “LIFES” for første gang.

Volumenkontrollen understøttes af deres nye “LECUA-EX” attenuator-system, som mindsker forringelse af lydkvaliteten og realiserer en mere præcis betjening. “Single-chassis separates” konceptet, der sigter mod det ultimative i integrerede forstærkere, opnår nu en hidtil uset præstation.

Ved at forfølge audioentusiasternes idealer kombineres passionen for musik med forbedret teknologi, leverer L-509Z er en ny toppræstation inden for LUXMANs serie af highend integrerede forstærkere.

LUXMANs unikke "LIFES" feedback-teknologi...

Ved kun at tilbageføre de forvrængede komponenter, der genereres i lydsignalets rejse til den endelige forstærkerfase, opnår LUXMANs patenterede “ODNF” forstærkningskredsløb fremragende statiske egenskaber og en naturlig lydkvalitet, som om det var et “uden feedback” system. Under udviklingen af M-10X flagships stereoeffektforstærkeren, der blev lanceret i 2021, blev de tekniske koncepter, der blev udforsket der, bevaret, og kredsløbsdesignet, som i årenes løb var blevet meget komplekst, er blevet helt redesignet for at realisere “LIFES” udsøgt, højfidelitetslyd og definere en forstærkningsfeedbackmotor blueprint til vores næste generation af komponenter.

L-509Z er udstyret med uafhængige LIFES-moduler, der fungerer samtidigt i hver af sine fuldt diskrete for- og effektsektioner. L-509Z er en pre-main forstærker, der er værdig til “single-chassis separates” konceptet, der inkorporerer kvalitets separate enheder i et enkelt, elegant chassis og har opnået et hævet niveau af musikalitet og hidtil uset detalje sammenlignet med andre forstærkningskredsløb.

Udgivelsessektionen anvender tre-trins Darlington bipolære transistorer i en firedobbelt parallel push-pull-konfiguration for at opnå enestående udgangseffekt og næsten perfekt effektlinærhed, der kan sammenlignes med en selvstændig effektforstærker, hvilket udvikler 120W+120W ved 8 ohm og 220W+220W ved 4 ohm. Resultatet er spektakulær lydkvalitet med en overflod af energi.

Elektronisk styret attenuator LECUA-EX - highend volumekontrol

En taktil og tilfredsstillende volumenkontrolfunktion er essentiel for audioforstærkere. For at levere et musikalsk signal til en fast forstærkningseffektforstærker på et niveau, der er passende til lytning, kræves der præcis kontrol for at glat attenuere spændingen, mens kvaliteten af indgangskilden opretholdes. LECUA, udviklet af LUXMAN, er et elektronisk styret attenuator system, der skifter gennem en række højkvalitets, faste modstande for hver kanal uafhængigt. Disse er pænt arrangeret på underenheden i henhold til placeringen af volumenknappen.

Siden udgivelsen af C-1000f kontrolforstærkeren i 2006 for at fejre LUXMANs 80-års jubilæum, er “LECUA1000”, som på samme måde integreres i forstærkningskredsløbet, blevet brugt i mange LUXMAN-produkter som et volumenkontrolsystem, der minimerer virkningerne af eksterne vibrationer og ændringer i lydkvaliteten på tværs af volumenreguleringsområdet og som også er modstandsdygtig over for forringelse over tid.

L-509Z kombinerer en meget præcis roterende encoder med en nyudviklet vægtet rotationsmekanisme for at skabe “LECUA-EX”, der tilbyder endnu større pålidelighed og en naturlig, høj kvalitets betjeningsfornemmelse. 88 fine trin fra 0 til 87 dB og en accelerationsindstilling for hastigheden, hvormed volumenknappen drejes, samt en langtrykindstilling for fjernbetjeningen muliggør en behagelig og grundig volumenkontrolhandling med minimal forringelse af lydkvaliteten.

Højreguleret strømforsyning

L-509Z er udstyret med LUXMANs traditionelle, meget stabile strømforsyningskredsløb, der har en skræddersyet, højt reguleret 600VA El-transformator og nyudviklede store kapacitetsfilterkondensatorer (10.000μFx 8).

Højkvalitets phono RIAA

Det indbyggede høj kvalitets phono equalizer-kredsløb, der understøtter både MM- og MC-pickupper, har en ny to-trins forstærkningskontakt til valg mellem høje og lave MC-indstillinger for at imødekomme et bredere udvalg af MC-pickupper. Dette beriger vinylafspilningen både hvad angår betjening og lydkvalitet. Der er også en mute-knap på frontpanelet.

3-bånds tonekontrol

Ud over BASS og TREBLE er der inkluderet en ny MIDDLE-kontrol, der er effektiv i båndbredden for vokal- og hovedinstrumentfrekvenser. LR-balance, line straight, loudness og andre funktioner er også bekvemt lige ved hånden.

Original teknologi, særlig opmærksomhed

Peel-coat printplader anvendes til hovedlydsignalvejen, hvilket eliminerer de negative effekter fra belægningen, der kan påvirke lydkvaliteten. Der er lagt unik opmærksomhed på hver detalje, såsom beeline-konstruktionen, der konfigurerer kredsløbene til at tage den korteste mulige rute, og et ikke-vinklet ledningsmønster for glat signaloverførsel.

Lav impedans kredsløb

Store, lavresistens højttalerrelæer er tilsluttet parallelt for at transmittere drivkraften fra den betydelige strømforsyning og udgangskredsløb. Internt er 3,5 mm² ultratykt kabel direkte forbundet til højttalerterminalerne for at sikre lav impedans transmission, hvilket opnår en dæmpningsfaktor på 330.

Hovedtelefonudgange med jordisolering

Ud over den standard φ6,3 mm terminal er der tilføjet en φ4,4 mm terminal med uafhængig venstre og højre jord for en forbedret hovedtelefonoplevelse. Ved at bruge hovedtelefoner med balanceret kabel forbedres L-R-separationen og lokaliseringspræcisionen, hvilket omgiver lytteren med en fantastisk tredimensionel lyd.

Høj kvalitet input/output terminaler

Originale RCA-terminaler med høj stivhed anvendes til LINE-1 og 2. Separate indgange og udgange til systemudvidelse er tilgængelige med to forudgange. To store højtalerudgangsterminaler med uafhængig tænd/sluk-switch muliggør bi-wire-forbindelse.
